SIMPSON Strong-Tie® Stützenfüße PGS-VE1
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Simpson Strong-Tie GmbH
- Ausführung:
- zum Aufdübeln
- Anwendungsbereich:
- für Holzstützen aus NH oder BSH
- Befestigung:
- Ankerbolzen am Betonfundament
- Oberfläche:
- feuerverzinkt
- Durchmesser:
- 6;11;13 mm
- Gütesiegel:
- Ja
- Lastwerte:
- Ja
- Werkstoff:
- Stahl
- Gewindedurchmesser:
- 24 mm
- Güte Werkstoff:
- S 235 JR
- Typbezeichnung:
- Stützenfuß

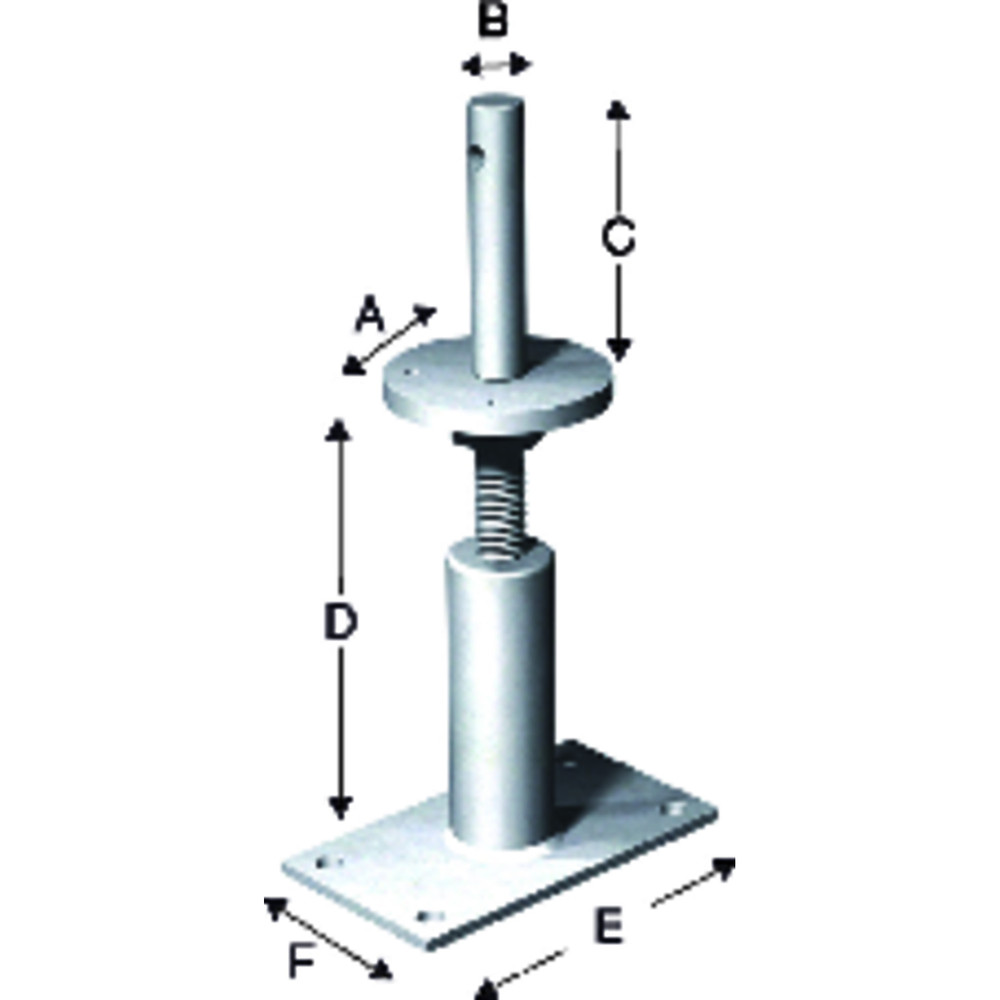

- A:
- 80 mm
- B:
- 24 mm
- Zulassung:
- Ja
- CE-Kennzeichen:
- Ja
- d:
- 130-195;130-195
- Anwendbare Materialien Auflager:
- Stahl
- ETA-Bewertung:
- ETA-07/0285
- Leistungserklärung DoP:
- DE-DoP-e07/0285
- Durchmesser Pfostenauflage:
- 80 mm
- Durchmesser Dorn:
- 24 mm
- Länge Grundplatte:
- 180 mm
- Lochdurchmesser Grundplatte:
- 14 mm
- Materialstärke Pfostenauflage:
- 8 mm
- Lochdurchmesser Pfostenauflage:
- 6 mm
- Breite Grundplatte:
- 100 mm
- Stärke Grundplatte:
- 6 mm
- Lager:
- Strecke
- Loch-Ø:
- 6,0 ; 11,0 ; 14,0 mm
- Stärke T:
- 6,0 ; 10,0 mm
- Schichtdicke Oberfläche:
- 55
- C:
- 125 mm
- T:
- 6;10 mm
- E:
- 180 mm
- Lochanzahl Grundplatte:
- 4 Stk.
- F:
- 100 mm
- Höhe Dorn:
- 125 mm
- Anzahl Stabdübelloch:
- 1 Stk.
- Lochanzahl Pfostenauflage:
- 3 Stk.
- Lochdurchmesser Stabdübel:
- 11 mm
