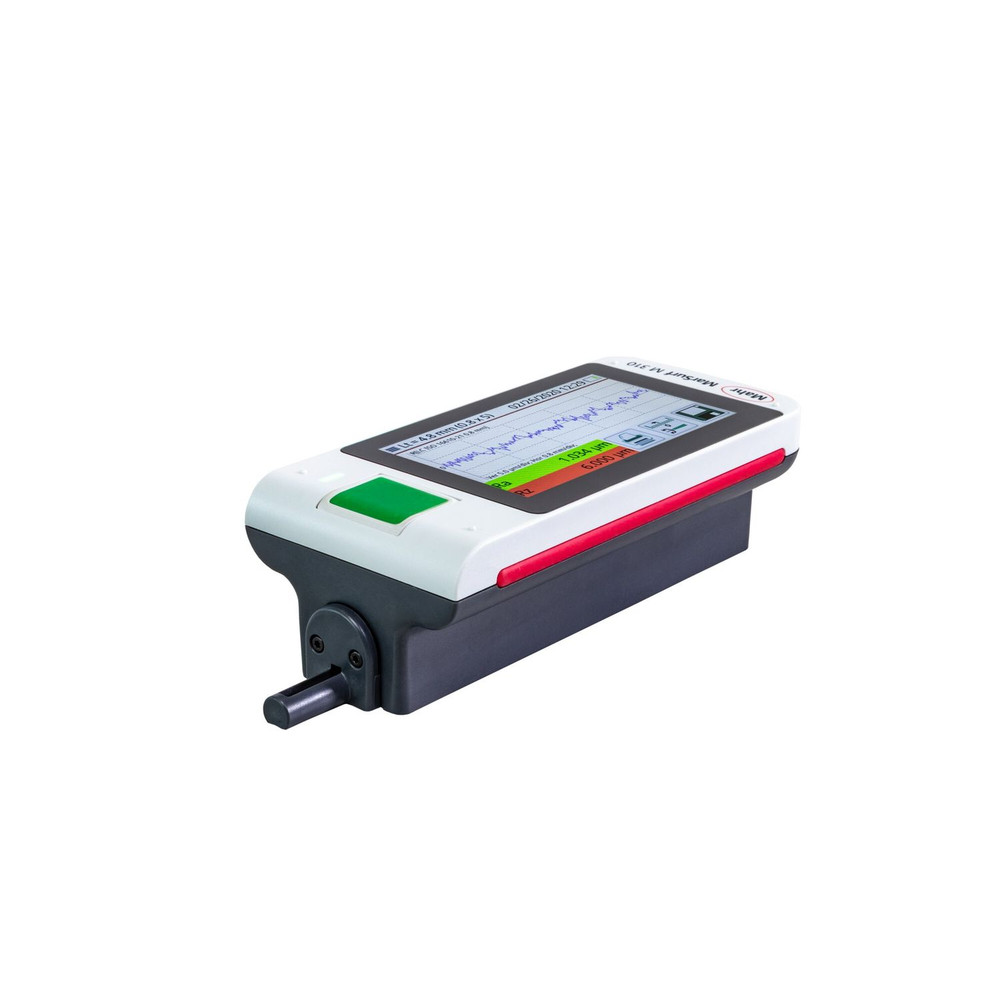

Mahr MarSurf M310 Set
Mobiles Rauheitsmessgerät-Set MarSurf M 310
Anwendung: Kleine Baugröße und geringes Gewicht mit herausnehmbarem Vorschubgerät, einfache und intuitive Bedienung. Großes, beleuchtetes 4,3“-TFT-Touch-Display, Anzeige drehbar, übertragung von Messprotokollen und -daten wahlweise über Bluetooth oder Kabel, IATF 16949 konform - Sichere Rückführbarkeit mit MarConnect, erstellung von fertigen PDF-Protokollen direkt im Messgerät, Kundenspezifische Kommentare für das PDF-Protokoll werden direkt am MarSurf M 310 eingegeben, über 1200 Messungen ohne aufladen, integriertes, herausnehmbares Raunormal, automatische Cutoff-Wahl: sichert auch dem Nicht-Messtechniker die richtigen Messergebnisse.
Anwendung: An Wellen, Gehäuseteilen, Großmaschinen, großen Werkstücken, Fräs- und Drehteilen, geschliffenen und gehonten Werkstücken, und im Produktions- und Fertigungsbereich an der Maschine zum schnellen Prüfen der Rautiefe des Werkstücks in oder auf der Maschine.
Lieferumfang: Mit Vorschubgerät (herausnehmbar), 1 Standardtaster PHT6-350, normgerecht, Eingebauter Akku, Raunormal, im Gehäuse integriert (herausnehmbar), Mahr-Kalibrierschein, Tasterschutz/Prismenhalter, Ladegerät, Höheneinstellung (integriert), Tragetasche mit Schulterriemen, USB-Kabel, Handprisma mit Höhenverstellung (Paar), Verlängerungskabel zum Vorschubgerät (Länge 1,2 m) und Betriebsanleitung.
Technische Daten:
Kenngrößen: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) entspr. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) entspr. Rz), Vo
Horizontalmaßstab: abh. vom Cut-off
Protokollinhalte: R-Profil, MRK, P-Profil (MOTIF), Ergebnisdarstellung
Kalibrierfunktion: dynamisch, Ra, Rz, Rsm
Datenschnittstelle: USB A, USB B, MarConnect (Bidirektional), microSD Slot für SD / SDHC-Karten bis 32 GB
Schutzart: IP40
Temperaturbereich für Betrieb/Arbeit: +5 °C bis +40 °C
Temperaturbereich für Lagerung: –15 °C bis +55 °C
Akku: Li-Ionen-Akku, 3,7 V, Nennkapazität 11,6 Wh, mind. 1200 Messungen
Maße (L x B x H) des Vorschubgerätes: 160 x 77 x 50 mm
Maße (L x B x H) des Auswertegerätes: 190 x 140 x 75 mm
Gewicht: 4,7 kg
Messprinzip: Tastschnittverfahren
Taster: induktiver Kufentaster
Tastspitze: 2 µm
Messbereich: 350 µm
Profilauflösung: 8 nm
Filter gemäß ISO/JIS: Gaußfilter gemäß ISO 16610-21 (vorher ISO 11562), Sonderfilter gemäß DIN EN ISO 13565-1, ls-Filter gemäß DIN EN ISO 3274 (ausschaltbar)
Cut-off Ic gemäß ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatische Filtererkennung, variabel
Anzahl n der Einzelmessstrecken gemäß ISO/JIS: wählbar: 1–16
Verkürzter Cut-off gemäß ISO/JIS: wählbar
Taststrecke Lt gemäß ISO/JIS: 1,5, 4,8, 15, N x Lc, variabel, automatisch
Taststrecke gemäß ISO 12085 (MOTIF): 1, 2, 4, 8, 12, 16 mm
Gesamtstrecke In gemäß ISO/JIS: 1,25 mm, 4 mm, 12,5 mm
Tastgeschwindigkeit: 0,5 mm/s
Messkraft: 0,75 mN
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Mahr GmbH
Mahr GmbH, Reutlinger Str. 48, 73728 Esslingen, Deutschland, order-de@mahr.de
Anwendung: Kleine Baugröße und geringes Gewicht mit herausnehmbarem Vorschubgerät, einfache und intuitive Bedienung. Großes, beleuchtetes 4,3“-TFT-Touch-Display, Anzeige drehbar, übertragung von Messprotokollen und -daten wahlweise über Bluetooth oder Kabel, IATF 16949 konform - Sichere Rückführbarkeit mit MarConnect, erstellung von fertigen PDF-Protokollen direkt im Messgerät, Kundenspezifische Kommentare für das PDF-Protokoll werden direkt am MarSurf M 310 eingegeben, über 1200 Messungen ohne aufladen, integriertes, herausnehmbares Raunormal, automatische Cutoff-Wahl: sichert auch dem Nicht-Messtechniker die richtigen Messergebnisse.
Anwendung: An Wellen, Gehäuseteilen, Großmaschinen, großen Werkstücken, Fräs- und Drehteilen, geschliffenen und gehonten Werkstücken, und im Produktions- und Fertigungsbereich an der Maschine zum schnellen Prüfen der Rautiefe des Werkstücks in oder auf der Maschine.
Lieferumfang: Mit Vorschubgerät (herausnehmbar), 1 Standardtaster PHT6-350, normgerecht, Eingebauter Akku, Raunormal, im Gehäuse integriert (herausnehmbar), Mahr-Kalibrierschein, Tasterschutz/Prismenhalter, Ladegerät, Höheneinstellung (integriert), Tragetasche mit Schulterriemen, USB-Kabel, Handprisma mit Höhenverstellung (Paar), Verlängerungskabel zum Vorschubgerät (Länge 1,2 m) und Betriebsanleitung.
Technische Daten:
Kenngrößen: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) entspr. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) entspr. Rz), Vo
Horizontalmaßstab: abh. vom Cut-off
Protokollinhalte: R-Profil, MRK, P-Profil (MOTIF), Ergebnisdarstellung
Kalibrierfunktion: dynamisch, Ra, Rz, Rsm
Datenschnittstelle: USB A, USB B, MarConnect (Bidirektional), microSD Slot für SD / SDHC-Karten bis 32 GB
Schutzart: IP40
Temperaturbereich für Betrieb/Arbeit: +5 °C bis +40 °C
Temperaturbereich für Lagerung: –15 °C bis +55 °C
Akku: Li-Ionen-Akku, 3,7 V, Nennkapazität 11,6 Wh, mind. 1200 Messungen
Maße (L x B x H) des Vorschubgerätes: 160 x 77 x 50 mm
Maße (L x B x H) des Auswertegerätes: 190 x 140 x 75 mm
Gewicht: 4,7 kg
Messprinzip: Tastschnittverfahren
Taster: induktiver Kufentaster
Tastspitze: 2 µm
Messbereich: 350 µm
Profilauflösung: 8 nm
Filter gemäß ISO/JIS: Gaußfilter gemäß ISO 16610-21 (vorher ISO 11562), Sonderfilter gemäß DIN EN ISO 13565-1, ls-Filter gemäß DIN EN ISO 3274 (ausschaltbar)
Cut-off Ic gemäß ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatische Filtererkennung, variabel
Anzahl n der Einzelmessstrecken gemäß ISO/JIS: wählbar: 1–16
Verkürzter Cut-off gemäß ISO/JIS: wählbar
Taststrecke Lt gemäß ISO/JIS: 1,5, 4,8, 15, N x Lc, variabel, automatisch
Taststrecke gemäß ISO 12085 (MOTIF): 1, 2, 4, 8, 12, 16 mm
Gesamtstrecke In gemäß ISO/JIS: 1,25 mm, 4 mm, 12,5 mm
Tastgeschwindigkeit: 0,5 mm/s
Messkraft: 0,75 mN
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Mahr GmbH
Mahr GmbH, Reutlinger Str. 48, 73728 Esslingen, Deutschland, order-de@mahr.de
- Energieversorgung:
- Integrierter Akku (min. 1200 Messungen) bzw. über Ladenetzteil
- Anwendung:
- An Wellen, Gehäuseteilen An Großmaschinen An großen Werkstücken An Fräs- und Drehteilen An geschliffenen und gehonten Werkstücken Im Produktions- und Fertigungsbereich an der Maschine zum schnellen Prüfen der Rautiefe des Werkstücks in oder auf der Maschine.
- Gewicht:
- 4.2 kg
- Lieferumfang:
- Verlängerungskabel zum Vorschubgerät (Länge 1,2 m)
- Artikelart:
- E
- Gewindesteigung in TPI (Proxy):
- Nein
- Gewindesteigung in mm (Proxy):
- Nein
- Kalibrierungsart:
- Unkalibriert
- Lieferumfang (Text):
- MarSurf M 310 Basisgerät Vorschubgerät (herausnehmbar) 1 Standardtaster PHT6-350, normgerecht Eingebauter Akku Raunormal, im Gehäuse integriert (herausnehmbar) inkl. Mahr-Kalibrierschein Tasterschutz / Prismenhalter Ladegerät / 3 Netzadapter Höheneinstellung (integriert) Tragetasche mit Schulterriemen USB-Kabel Handprisma mit Höhenverstellung (Paar) Verlängerungskabel zum Vorschubgerät (Länge 1,2 m) Betriebsanleitung
- Produktbezeichnung:
- Mobiles Rauheitsmessgerät
- Produktgruppenbezeichnung:
- Oberflächenmessgeräte
- Produktgruppenname:
- MarSurf
- UNSPSC 603:
- 41.111.600
- Messbereich:
- 0,350
- Schutzart:
- IP 40
- Abmessung (mm):
- 160 mm x 77 mm x 50 mm
- Betriebstemperatur:
- 10 - 45 °C
- Sonstiges:
- Sperre/Codewortschutz, Datum/Uhrzeit
- Maßeinheit:
- metrisch/inch
- IP Schutzart:
- IP 40
- Betriebstemperatur MAX:
- 45 °C
- Betriebstemperatur MIN:
- 10 °C
- Datenschnittstelle:
- microSD Slot für SD / SDHC-Karten bis 32 GB
- Lagertemperatur MAX:
- 60 °C
- Lagertemperatur MIN:
- -10 °C
- Messkraft (Text):
- 0,00075
- Akku:
- Li-Ionen-Akku, 3,7 V, Nennkapazität 11,6 Wh, mind. 1200 Messungen
- Abtastverfahren:
- Kufe
- Anzahl n der Einzelmessstrecken gemäß ISO/JIS:
- wählbar: 1 bis 16
- Automatisierung:
- manuell
- Cutoff Ic gemäß ISO/JIS:
- variabel
- Einsatzort:
- mobil
- Filter gemäß ISO/JIS:
- Gaußfilter gemäß ISO 16610-21 (vorher ISO 11562),Sonderfilter gemäß DIN EN ISO 13565-1, ls-Filter gemäß DIN EN ISO 3274 (ausschaltbar)
- Gesamtstrecke In gemäß ISO/JIS:
- 1,25 mm, 4,0 mm, 12,5 mm
- Kalibrierfunktion:
- dynamisch; Ra, Rz, Rsm
- Kenngrößen:
- Vo
- Messfunktion:
- Rauheit
- Messprinzip:
- Tastschnittverfahren
- Positioniergeschwindigkeit:
- 0,5; 1,0
- Profilauflösung:
- 8 nm
- Speichermöglichkeit:
- min. 3900 Profile, min. 500.000 Ergebnisse, min. 1500 PDF-Protokolle, erweiterbar mit microSD-Karte bis 32 GB (erhöht die Speicherkapazität um Faktor 320)
- Sprachen::
- Rumänisch
- Taster:
- induktiver Kufentaster
- Tastrichtung:
- längs
- Tastspitze:
- 2 µm
- Taststrecke Lt gemäß ISO/JIS:
- automatisch
- Taststrecke gemäß ISO 12085 (MOTIF):
- 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm
- Verkürzter Cutoff gemäß ISO/JIS:
- wählbar
- Weitbereichsnetzteil:
- 100 bis 264 V
- EAN:
- 4059192064549
