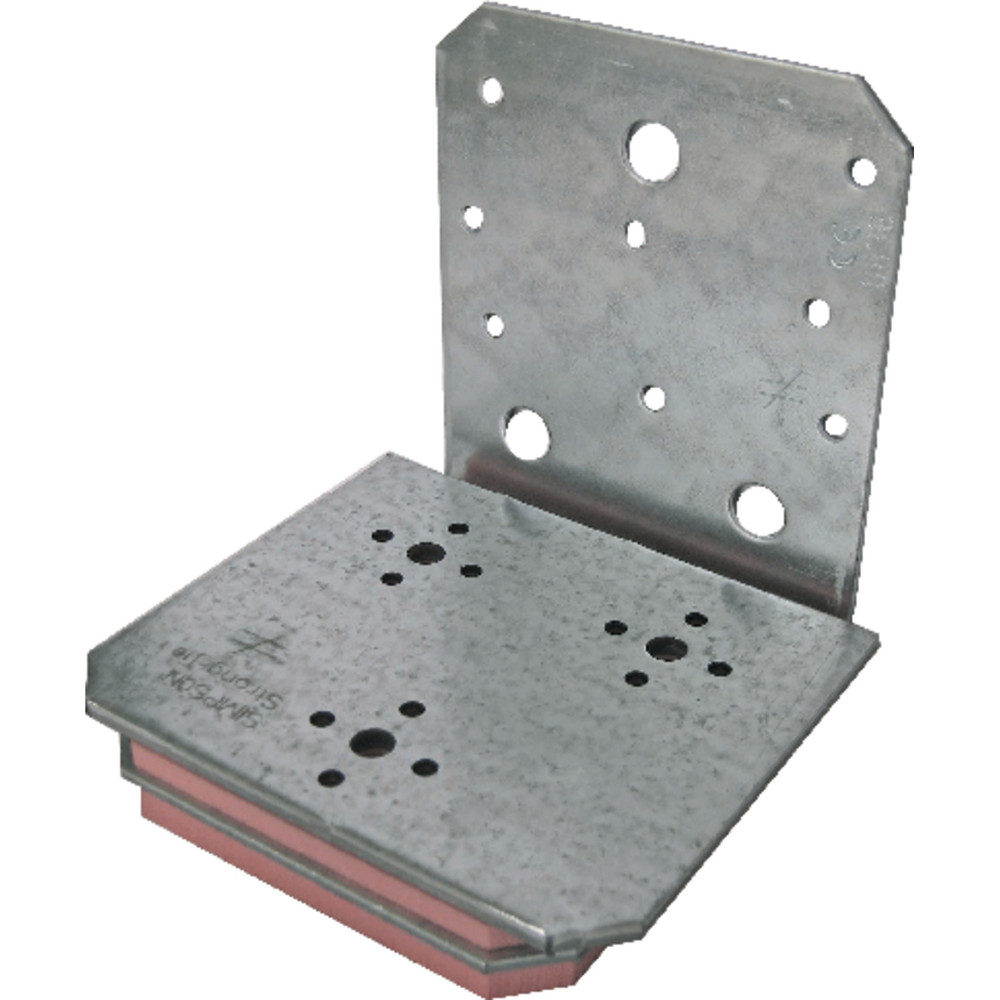

SIMPSON Strong-Tie® Winkelverbinder ABAI105
SST Winkelverbinder ohne Rippe, Schallschutz Werkstoff: Stahl, Oberfläche: verzinkt Modell: ABAI 105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Simpson Strong-Tie GmbH
Simpson Strong-Tie GmbH, Hubert-Vergölst-Str. 6-14, 61231 Bad Nauheim, Deutschland, info@strongtie.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Simpson Strong-Tie GmbH
Simpson Strong-Tie GmbH, Hubert-Vergölst-Str. 6-14, 61231 Bad Nauheim, Deutschland, info@strongtie.com
- Ausführung:
- MOABAI Setzhilfe ist zu verwenden
- Anwendungsbereich:
- Holz/Holz Anschlüsse, Holz/Beton Anschlüsse, MOABAI Setzhilfe ist zu verwenden
- Befestigung:
- Kammnägel, Schrauben, Ankerbolzen
- Oberfläche:
- verzinkt
- Breite:
- 106 mm
- Werkstoff:
- Stahl
- Güte Werkstoff:
- S 250 GD + Z 275
- Typ:
- Schallschutzwinkel
- Materialstärke:
- 3 mm
- Schichtdicke Oberfläche:
- 20 µm
- CE-Kennzeichen:
- 1
- Winkel:
- 90 °
- Anwendbare Materialien:
- Holz, Holzwerkstoffe
- Vorteile:
- Flankenübertragung des Schalls wird reduziert, Verbesserung der Winddichtigkeit, Lastaufnahme in alle Richtungen
- Material aufzulagerndes Bauteil:
- Brettsperrholz
- Anwendbare Materialien Auflager:
- Brettsperrholz
- ETA-Bewertung:
- ETA-06/0106
- Leistungserklärung DoP:
- DoP- e06/0106

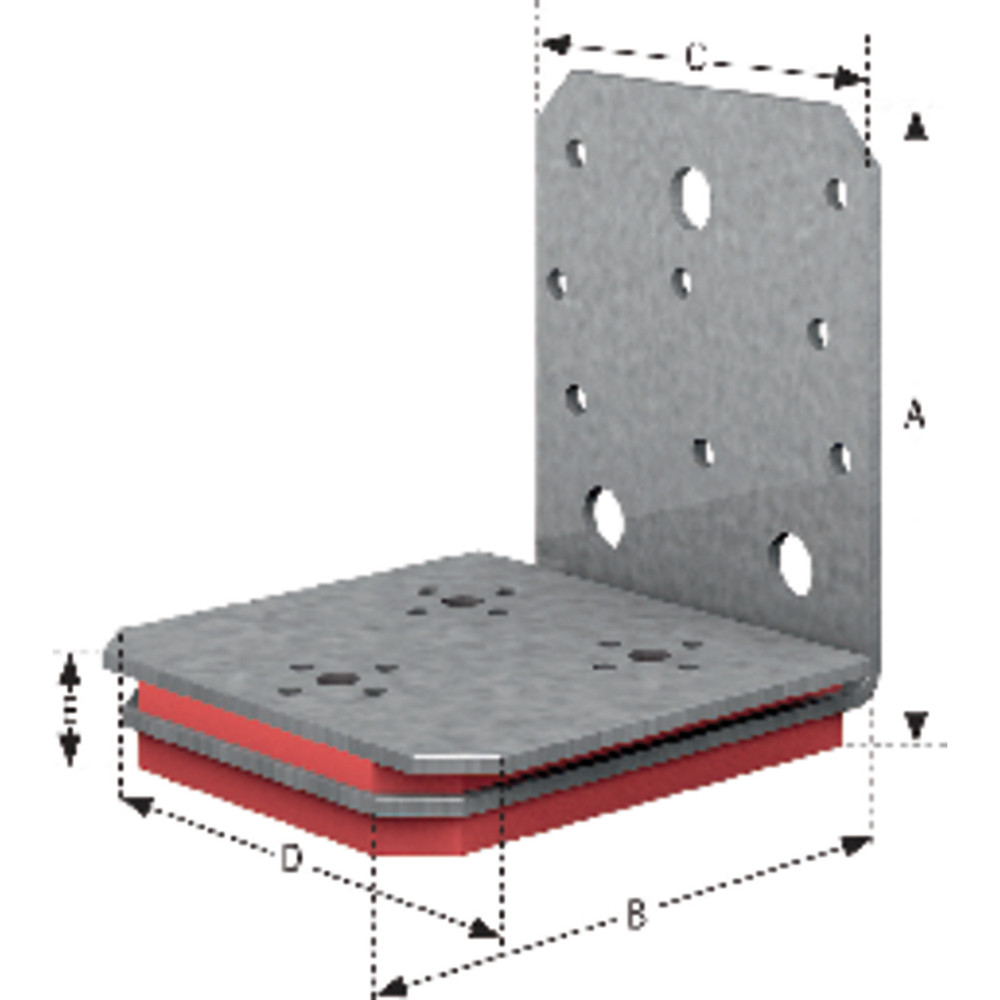

- Länge Schenkel A:
- 111 mm
- Länge Schenkel B:
- 103 mm
- Ø Bolzenloch:
- 7 mm, 11 mm
- Länge horizontaler Schenkel:
- 105 mm
- Höhe vertikaler Schenkel:
- 105 mm
- Durchmesser Bolzenloch vertikaler Schenkel:
- 11 mm
- Durchmesser Bolzenloch horizontaler Schenkel:
- 7 mm
- Durchmesser Nagelloch:
- 8 mm
- Anzahl Nagelloch:
- 8 Stk.
- Anzahl Bolzenloch:
- 3 Stk.
- Ø Nagelloch:
- 8 mm
- Anzahl Bolzenloch horizontaler Schenkel:
- 3 Stk.
- Anzahl Bolzenloch vertikaler Schenkel:
- 3 Stk.
- Lochzahl Schenkel A:
- 8 Stk., 3 Stk.
- Lochzahl Schenkel B:
- 3 Stk.
- Anzahl Nagelloch vertikaler Schenkel:
- 8 Stk.
- Durchmesser Nagelloch vertikaler Schenkel:
- 5 mm
- Breite horizontaler Schenkel:
- 106 mm
- Breite vertikaler Schenkel:
- 90 mm
- Dämmung:
- Polyurethan Sylomer® SR220
- Alternative Produktnummer:
- 3674791
- EAN:
- 5701953765101
