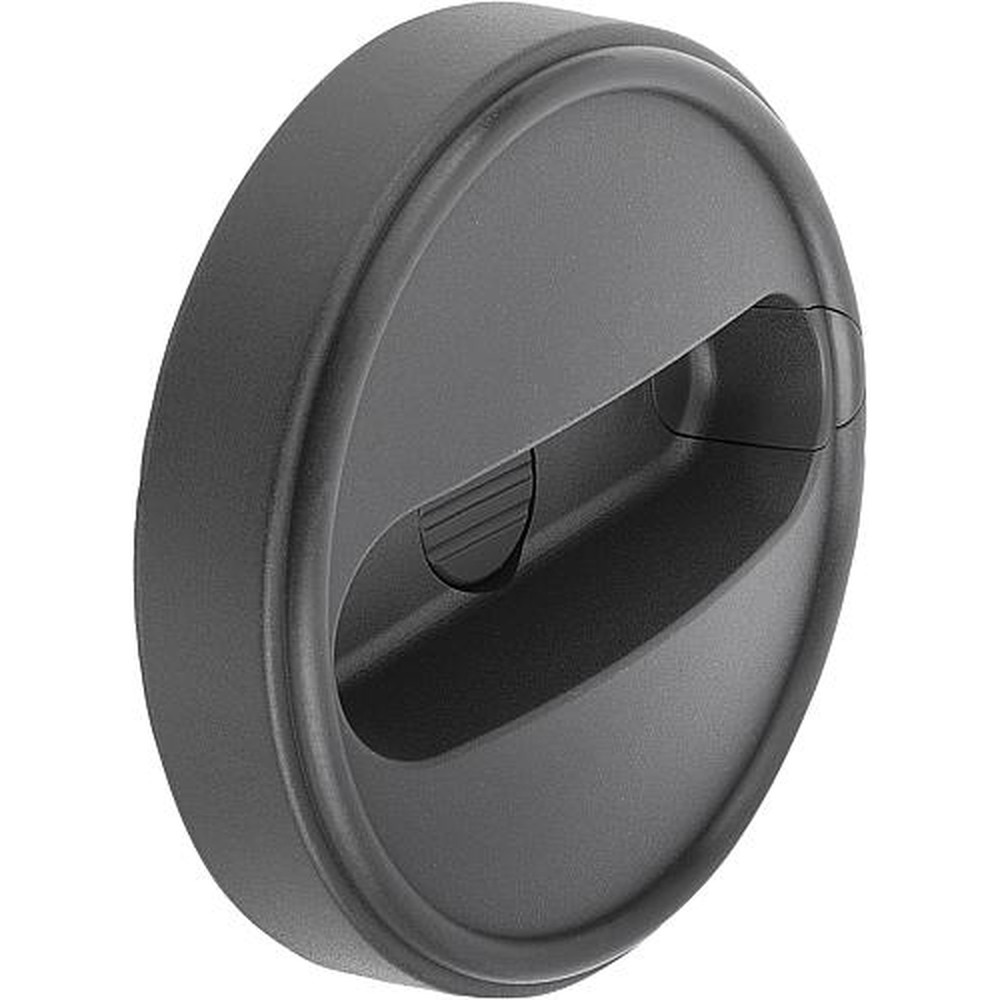

KIPP HANDRAD GR.3, D1=125, FORM:E MIT PASSBOHRUNG, D2=16H7, THERMOPLAST SCHWARZGRAU, OHNE GRIFF

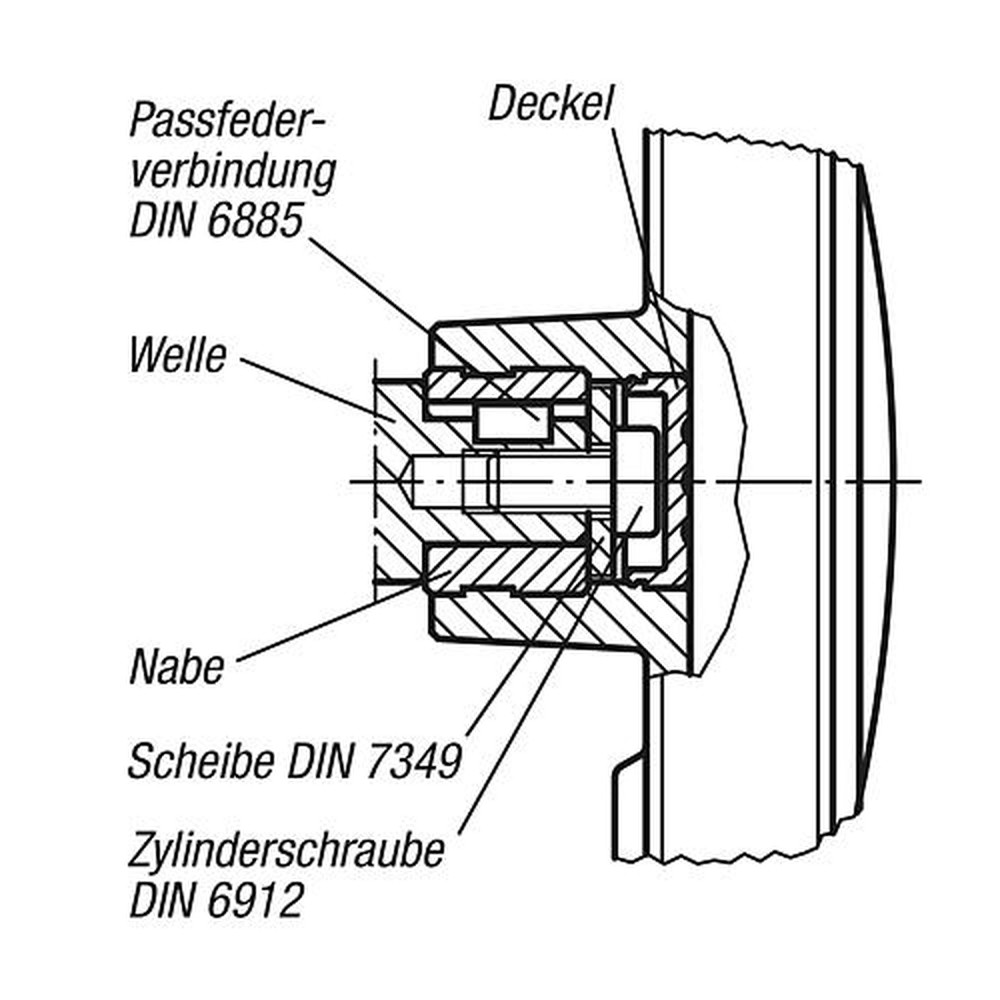

Werkstoff: Thermoplast, schwarzgrau. Ausführung: Stahlteile brüniert. Bestellbeispiel: K0256.108008 Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch eine Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).

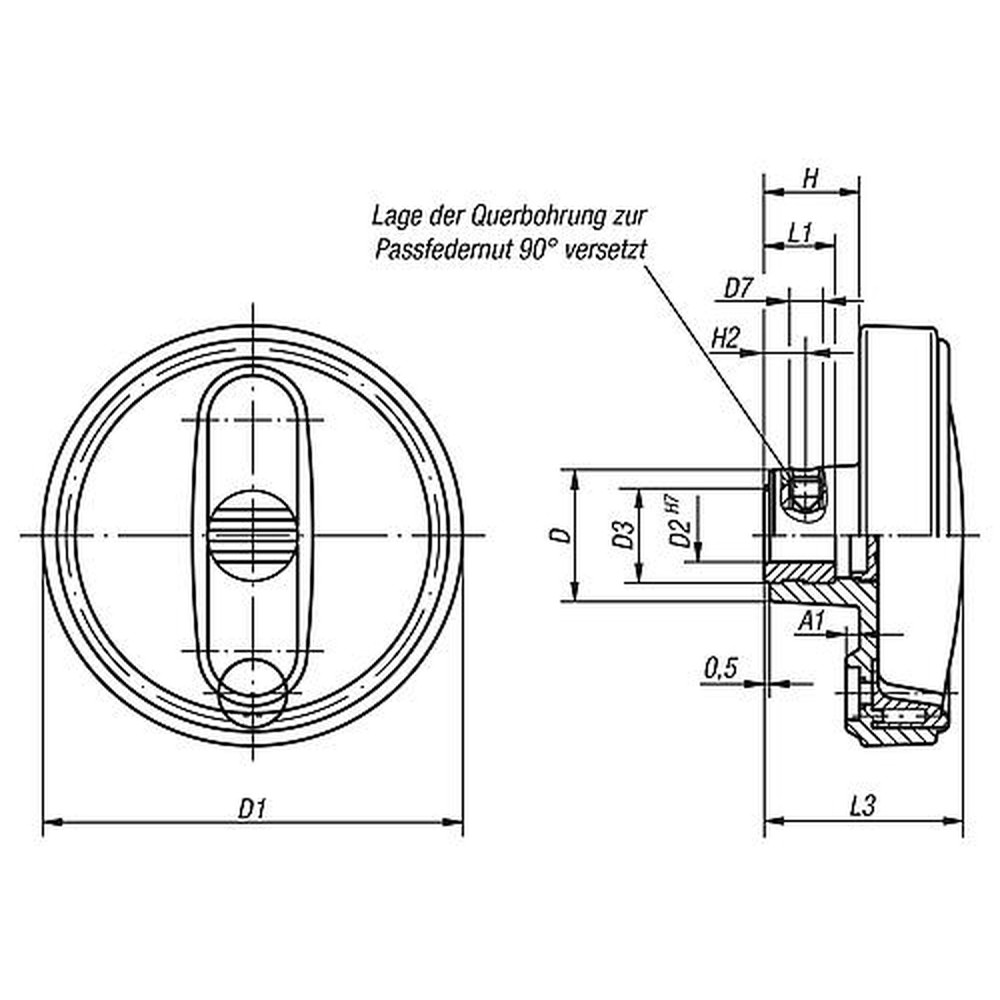

- A1: 4
- Ausführung 1: Passbohrung
- Ausführung 2: ohne Querbohrung
- D: 35
- D1=Außendurchmesser: 125
- D2=Befestigungsbohrung: 16H7
- D3: 25
- Griff: ohne Griff
- H: 23,5
- L1: 18,5
- L3=Höhe: 53
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Heinrich Kipp Werk GmbH & Co. KG
Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, Deutschland, verkauf@kipp.com
- -Produkttyp-:
- ohne Griff
- Form-str:
- E-mit Passbohrung
- Material-Grundkoerper-str:
- Thermoplast
- Material-Komponente-str:
- Stahl
- Farbe-Grundkoerper-str:
- schwarzgrau
- Farbe-Komponente-str:
- brüniert
- EAN:
- 4059245061723
- manufacturerSKU:
- K0256.312516
