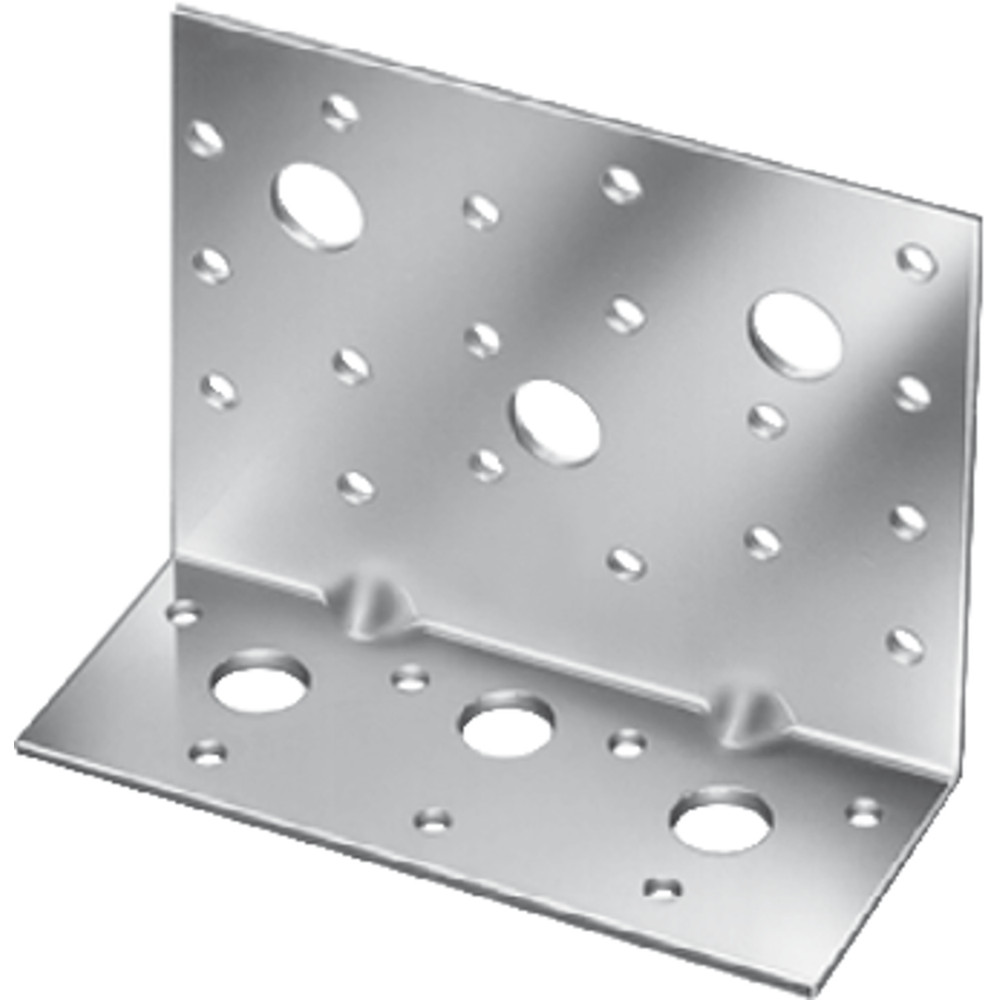

SIMPSON Strong-Tie® Winkelverbinder AE76 und AE116
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Simpson Strong-Tie GmbH
- Ausführung:
- mit Rippe, ungleichschenklig
- Anwendungsbereich:
- Holz/Holz Anschlüsse, Holz/Beton Anschlüsse, Holz/Stahl, Holz/Stahl Anschlüsse
- Befestigung:
- Schrauben, Kammnägel, Ankerbolzen, Bolzen
- Oberfläche:
- verzinkt
- Werkstoff:
- Stahl
- Güte Werkstoff:
- S 250 GD + Z 275
- Typ:
- mit Rippe
- Materialstärke:
- 3 mm
- Schichtdicke Oberfläche:
- 20 µm
- CE-Kennzeichen:
- 1
- Winkel:
- 90 °
- Anwendbare Materialien:
- Beton, Holzwerkstoffe, Holz, Stahl
- Vorteile:
- Lasten in alle Richtungen aufnehmbar
- Material aufzulagerndes Bauteil:
- Holzwerkstoffe, Holz
- Anwendbare Materialien Auflager:
- Holz, Holzwerkstoffe, Stahl, Beton
- ETA-Bewertung:
- ETA-06/0106
- Leistungserklärung DoP:
- DE-DoP-e06/0106
- Länge Schenkel A:
- 90 mm
- Länge Schenkel B:
- 48 mm
- Ø Bolzenloch:
- 13 mm
- Länge horizontaler Schenkel:
- 48 mm
- Höhe vertikaler Schenkel:
- 90 mm
- Durchmesser Bolzenloch vertikaler Schenkel:
- 13 mm
- Durchmesser Bolzenloch horizontaler Schenkel:
- 13 mm
- Durchmesser Nagelloch:
- 5 mm
- Anzahl Stege:
- 2 Stk.
- Ø Nagelloch:
- 5 mm
- Anzahl Bolzenloch vertikaler Schenkel:
- 3 Stk.
- Lochzahl Schenkel A:
- 3 Stk.
- Lochzahl Schenkel B:
- 7 Stk.
- Anzahl Nagelloch horizontaler Schenkel:
- 7 Stk.
- Durchmesser Nagelloch horizontaler Schenkel:
- 5 mm
- Durchmesser Nagelloch vertikaler Schenkel:
- 5 mm
